做真空包装机整机，最难啃的往往不是机架和腔体，而是控制系统。控制板选型、程序调试、参数标定环环相扣，动辄数月周期；抽真空、加热封口、冷却、放气，每一步都要稳定可控。我们带来的是一套已经调好的真空包装机控制板方案——免开发、直插即用，把整机厂的“控制系统”从项目风险变成标准件。

01 整机厂做控制系统，常见的四道坎

•           开发周期长：软硬件联调、参数标定一版改一版，新机型上市节奏被拖慢

•           可靠性难保障：大电流加热频繁通断，继电器易损，售后成本居高不下

•           BOM层层叠加：电源板、显示板、按键板各自为战，成本与故障点同步上升

•           供应链被动：关键器件受制于人，交期与价格都不稳

02 方案速览：一块板，接管整机控制

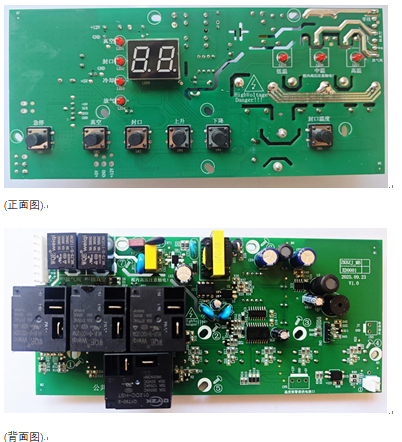

本方案为真空包装机专用控制板（板卡丝印型号 ZKBZJ_MB），长200mm × 宽90mm，220VAC/50Hz 市电直接供电。电源、显示、按键、加热与泵阀驱动集成于一块板，无需外置电源板，也无需自行开发控制软件，整机厂拿到即可装机调试。

•           市电直供：220VAC/50Hz 输入，省去外围电源板

•           人机界面：数码管显示 + 六键操作（真空、封口、上升、下降、封口温度、急停）

•           状态可视：指示灯覆盖真空、封口、冷却、放气及低/中/高温档位

•           全流程自动：压下真空室盖一键启动，抽真空 → 加热封口 → 冷却 → 放气 → 弹盖自动完成

03 四大硬实力，直击整机厂关切

三档加热，单路 30A 大电流

高、中、低三档加热输出，每档输出电流 30A；封口温度三档可设，档位指示灯实时显示，全部熄灭即不加热。不同功率、不同膜材的机型，一块板即可覆盖。

过零检测，大负载更耐用

内置过零检测功能，负载在电压过零点附近切换，降低继电器触点拉弧损耗，延长继电器使用寿命，从源头减少整机售后频次。

泵阀独立驱动，无需功率扩展

真空泵输出接口 10A、放气阀输出接口 10A，抽真空与放气直接驱动；另配门轻触开关接口 1 个，外围连接简单清晰。

参数全可调，一板适配多机型

抽气时间 0–99 秒、加热封口时间 0–9.9 秒、冷却时间 0–9.9 秒均可按键设定，配合三档封口温度，同一块板适配不同腔体与功率的整机型号，减少备板与库存压力。

04 安全易用，为量产兜底

•           急停保护：运行中遇异常，轻触急停立即回到待机状态，保护设备与操作人员

•           倒计时可视：各工步时间实时倒计时显示，状态一目了然，终端用户上手快

•           高压警示：板卡明确标注高压危险区域，符合工业现场安全习惯

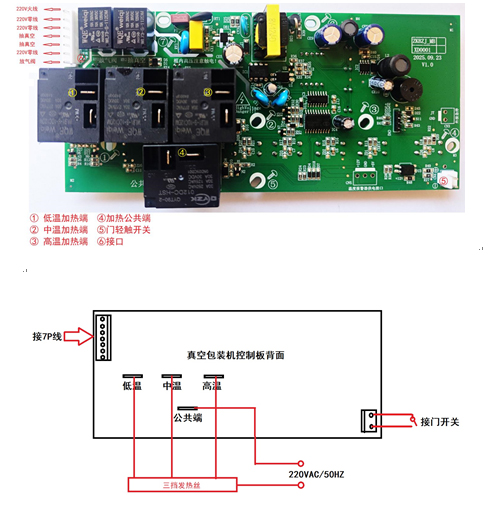

05 接线示意图图与关键技术参数

•           工作电源：220VAC/50Hz

•           外形尺寸：200mm × 90mm

•           加热输出：3 路（高/中/低），每路 30A

•           真空泵输出：1 路，10A

•           放气阀输出：1 路，10A

•           门轻触开关接口：1 个

•           抽气时间：0–99 秒（出厂默认 10 秒）

•           加热封口时间：0–9.9 秒（出厂默认 2.0 秒）

•           冷却时间：0–9.9 秒（出厂默认 3.0 秒）

•           封口温度：三档可设（出厂默认中档）

•           放气时间：固定 20 秒

06  功能与操作

•           1、抽气时间（0-99）

•           轻触真空键，显示器显示当前抽真空时间，可再通过轻触上升/下降按键来调

•           整此参数，出厂默认10秒；

•           2、加热封口时间（0-9.9秒）

•           轻触封口键，显示器显示当前加热封口时间，可再通过轻触上升/下降按键来调整此参数，出厂默认2.0秒；

•           3、冷却时间（0-9.9秒）

•           同时轻触真空键和封口键，显示器显示当前冷却时间，可再通过轻触上升/下降按键来调整此参数，出厂默认3.0秒；

•           4、封口温度

•                  可通过轻触封口温度键设置加热档位，共三挡，档位指示灯亮表示当前设置档位生效，全部熄灭表示不加热，出厂默认中档

•           5、放气时间固定为20秒

•           以上设置操作均在机器待机状态下操作。

•           6、急停

•           机器运行中若发生异常，可通过轻触急停按键使其退出运行状态回到待机状态

07 与整机厂的合作方式

•           样品试装：提供样板、说明书与技术资料，先试装验证，再批量采购

•           参数定制：按机型需求预置默认参数，支持标识与按键定义定制

•           稳定供货：国产化供应链保障，交期可控、价格透明

•           技术支持：接线指导、异常排查与批量售后支持，减少整机厂后顾之忧

把控制系统从“研发项目”变成“标准采购件”，让整机厂把精力放回腔体、封口结构与市场拓展——这是一体化控制板方案的核心价值。欢迎真空包装机整机厂朋友索取样品与规格书，共同把机器做快、做稳、做出竞争力。
