电源系统设计中,二极管的导通压降看似是“小损耗”,却直接决定系统效率与发热。当负载电流达到 10A,一颗肖特基二极管的功耗可达 4.65W,而采用理想二极管方案仅需 0.35W——差距超过 10 倍。它由低内阻 MOSFET 与智能控制器构成,正成为高能效电源设计的优选方案。
核心数据速览

1 什么是理想二极管?
理想二极管并非单颗二极管,而是理想二极管控制器(IC)与低内阻 MOSFET 的组合方案:正向电压下接近“零压降”导通,反向电压下快速截止,等效于一颗理想的单向导电元件。通常建议小于5mΩ

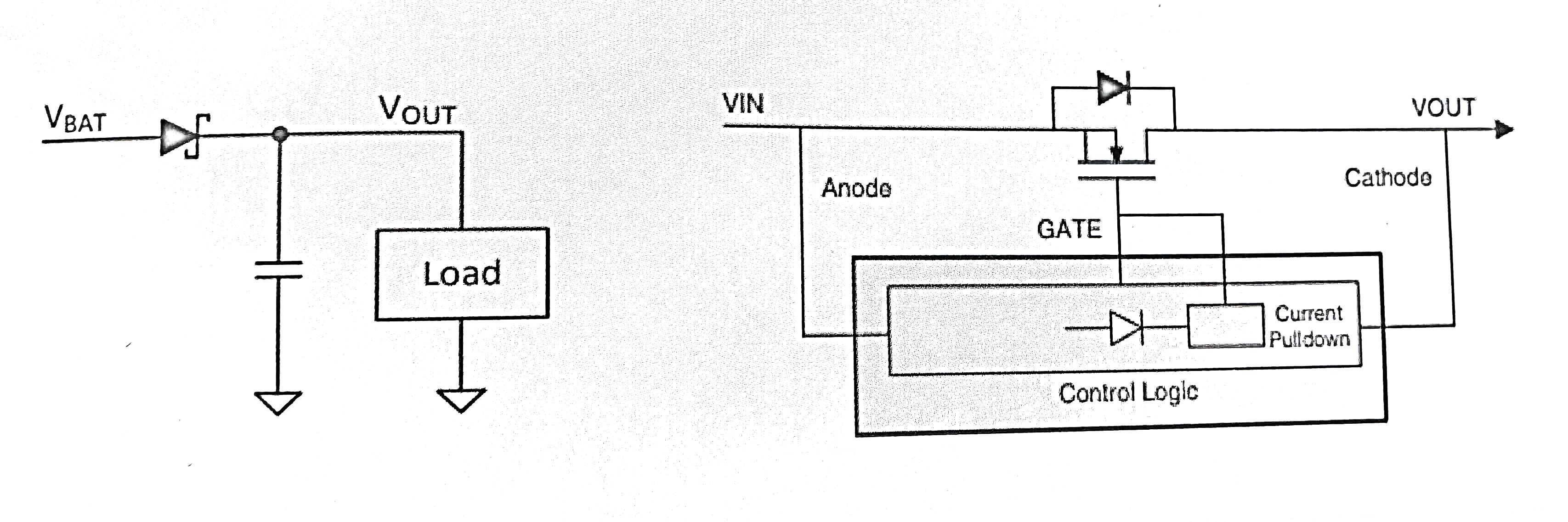

图1 传统二极管与理想二极管实现反接保护对比
工作原理如下:
1. 正向电压 → 导通:控制器检测到外部施加正向电压,驱动 MOSFET 导通,电流以极低的内阻流过,正向压降低至毫伏级。
2. 反向电压 → 截止:控制器快速关断 MOSFET,实现反向截止,阻断反向电流,保护后级电路免受反极性损害。
3. 等效结果 → “理想”:整体呈现“正向近乎零压降、反向近乎零漏电”的特性,同时兼顾小体积与高可靠性。
2 为什么要用理想二极管?
普通二极管的正向压降为 0.6V–1.7V;肖特基二极管虽降至 0.3V,但反向漏电流偏大。理想二极管以低内阻 MOSFET(如 2mΩ)替代 PN 结,从根源上压缩导通与漏电两方面损耗。
表1 二极管类型对比
对比项 | 普通二极管 | 肖特基二极管 | 理想二极管(控制器 + MOSFET) |
正向压降(典型) | 0.6V–1.7V | 0.3 V | 20 mV(@10A 负载) |
反向漏电流 | 中等 | 偏大 | 小(MOSFET 漏电流更小) |
10A 负载导通功耗 | ≈6–17 W(按压降估算) | 4.65 W | 0.35 W |
热管理与散热成本 | 高 | 高 | 低(散热设计显著简化) |
占板空间 | 大 | 大 | 小(利于小型化) |

CSP10N7P5B

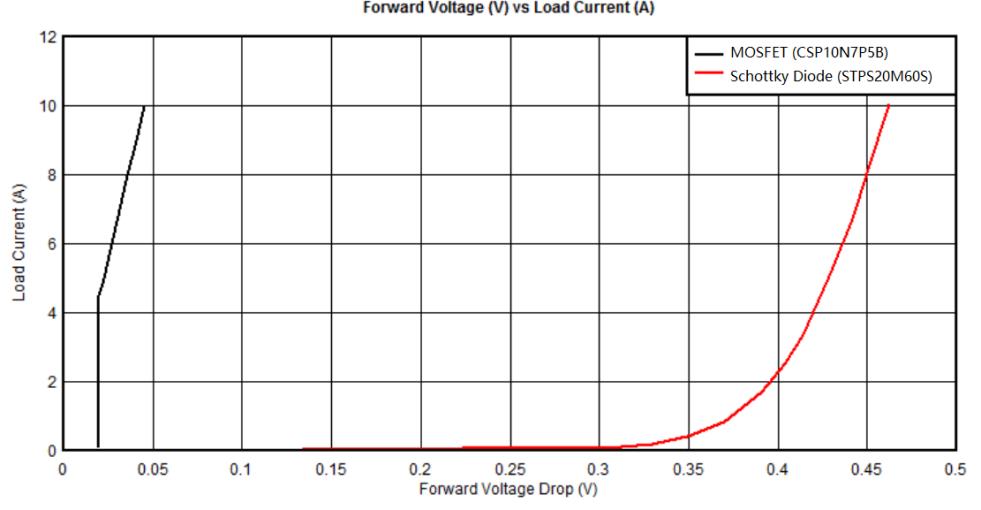

图2 正向电压与负载电流关系(MOSFET CSP10N7P5B 耐压100V 内阻5.4mΩ 与肖特基 STPS20M60S 对比)
同样 10A 负载下,理想二极管压降约为肖特基典型值的 1/15,导通损耗降低 95% 以上。

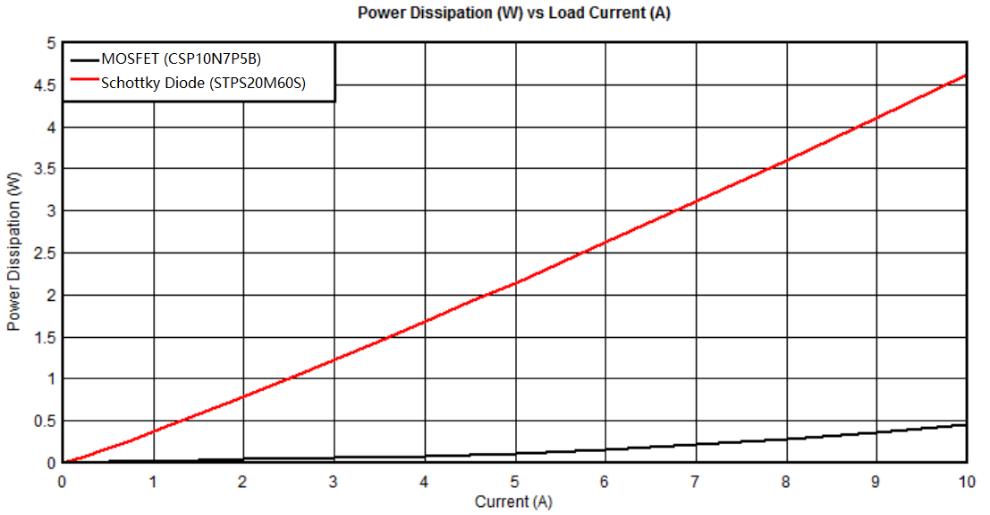

图3 功率耗散与负载电流关系(MOSFET CSP10N7P5B 与肖特基 STPS20M60S 对比)
理想二极管方案功耗约为肖特基方案的 1/10 以下,更符合节能减排要求。
3 核心优势一览
相比传统肖特基二极管方案,理想二极管在能效、可靠性、热设计与体积四个维度上全面占优。
表2 理想二极管与二极管对比优势总结

· 超低导通压降:10A 负载下正向压降低至 20mV,导通损耗相比肖特基二极管降低 95% 以上。
· 更低反向漏电:MOSFET 反向漏电流比肖特基更小,反向状态下的漏电损耗同步降低,可靠性更高。
· 高能效、节能减排:10A 时功耗 0.35W(肖特基为 4.65W),系统效率显著提升,符合节能减排要求。
· 简化热设计:损耗大幅下降,散热成本与热管理难度随之降低,系统运行更稳定。
· 减小系统体积:省去大尺寸散热结构,供电系统更紧凑,有利于设备小型化设计。
· 集成保护功能:控制芯片集成输入过压/欠压保护、使能关断、浪涌抑制等功能,设计更安全灵活。
4 应用场景
理想二极管方案已在汽车电子、通信电源、工业设备等场景中广泛应用,其中电池反向保护与 ORing 电源是最具代表性的两类。
4.1 电池反向保护
直接使用电池供电的模块或子系统,需要防止电池反接,或防止感性负载与电池断开瞬间出现动态反极性。汽车电池维护、跨接启动过程中,一旦电池极性接反,巨大的反向电流会流过 MCU、DC/DC 转换器等电路的 ESD 二极管,甚至损坏电解电容等极化元件,造成严重损伤。

图4 反接电池:损坏 MCU 或 DC/DC 转换器(左);图5 反接电池:损坏极化电容器(右)
传统方案在电源路径上串联肖特基二极管实现反向保护,但代价是损耗功率大、热管理成本高、占用更多占板空间。使用 CSV2557 配合外置 MOSFET 替代肖特基二极管,可同时解决以上问题。

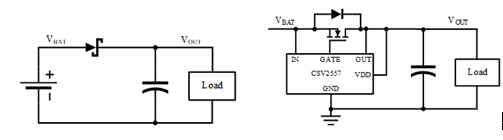

图6 采用肖特基二极管实现电池反向保护(左);图7 理想二极管替换肖特基实现反向保护(右)
· 保护对象:12V / 24V 汽车电池系统、电池直供子系统
· 传统痛点:肖特基损耗大,需高成本热管理与更大占板空间
· 理想方案:CSV2557 + 外置 MOSFET,压降损耗低、反向截止可靠
4.2 ORing 电源(多电源冗余)
在需要高可靠的供电系统中,常用多个电源组成 ORing 电路增加冗余:当需要 N 个电源为负载供电时,额外配置一个电源单元作为冗余,在单个电源发生故障时系统仍能持续工作。
以双 ORing 方案为例,两个电源(PSU)各经一路二极管汇合后为负载供电。当其中一个电源故障并发生输入短路时,该路径二极管反向偏置,将故障电源与正常电源隔离,负载由正常电源持续供电,直至故障电源更换。

图8 采用肖特基二极管的双 ORing 方案
使用 CSV2557 配合外置 MOSFET 替代肖特基二极管实现 ORing,可提高系统效率、降低散热设计难度、减小系统体积。

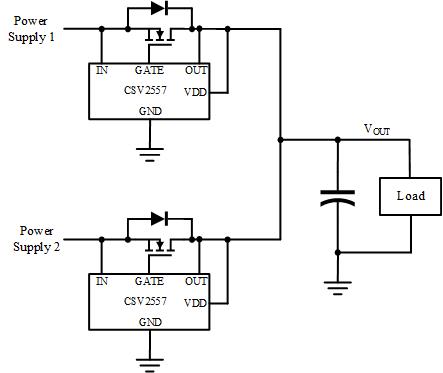

图9 理想二极管替换肖特基实现双路 ORing 电源
· 方案价值:单点故障隔离,供电连续性有保障
· 传统痛点:肖特基路径损耗大、发热集中
· 理想方案:效率更高、散热更简、体积更小
5 产品家族与选型
除 CSV2557 外,锴威特提供 CSV2464、CSV2552、CSV2559、CSV2570 等多款理想二极管控制芯片,覆盖不同功率与功能需求,实现更灵活的电源系统配置。
主要型号:CSV2557、CSV2464、CSV2552、CSV2559、CSV2570、CSV2571。
可选功能特性:输入过压保护、输入欠压保护、外置使能关断、外置电荷泵、浪涌抑制。

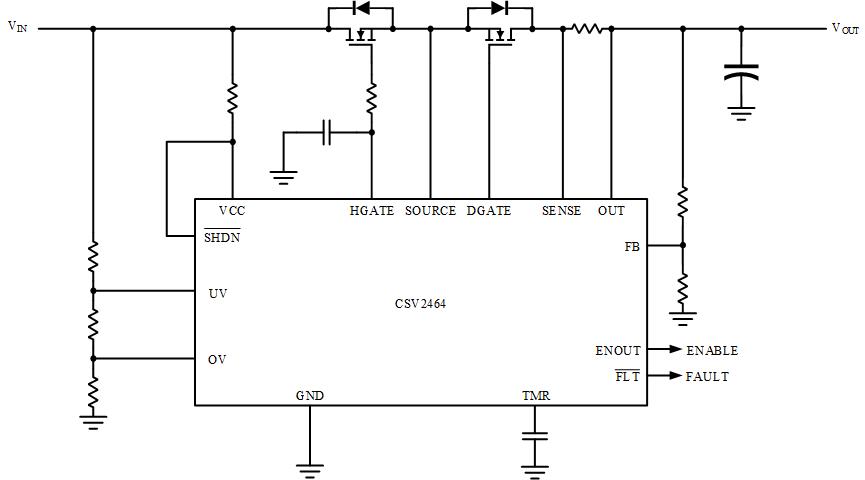

图10 CSV2464 典型应用原理图

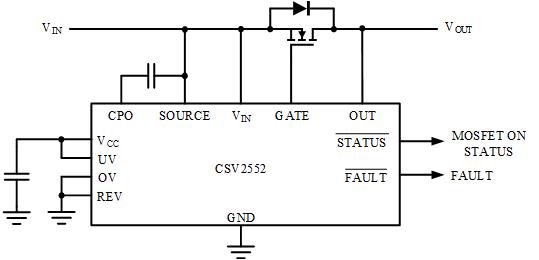

图11 CSV2552 典型应用原理图

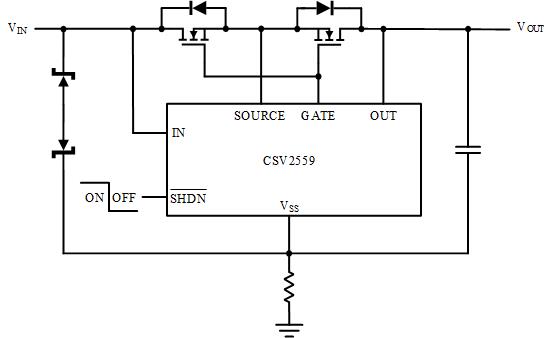

图12 CSV2559 典型应用原理图

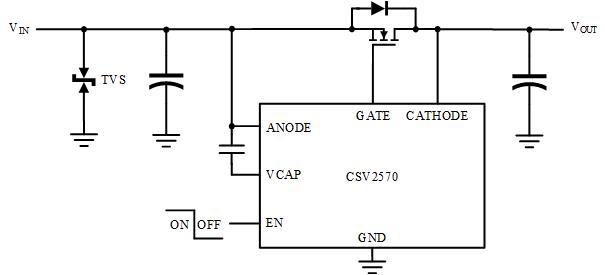

图13 CSV2570 典型应用原理图

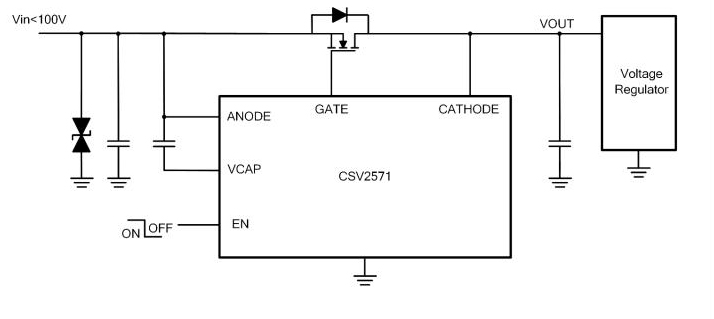

图14 CSV2571 典型应用原理图
产品型号 | 工作电压范围 | 反向保护电压 | 电衣泵电容 | 外部使能 | 直源漏调节电压 | 反向关断阈 | 封装形式 |
CSV2464 | 4V~80V | -40V | 内置 | 有 | 30mV | -30mV | DFN4*3-14L/SOP16 |
CSV2552 | 2.9V~18V | -2V | 外置 | 无 | 25mV | -25mV | DFN3*3-12L |
CSV2557 | 9V~80V | -1V | 内置 | 无 | 25mV | -25mV | DFN2*3-6L/MSOP8 |
CSV2559 | 4V~80V | -40V | 内置 | 有 | 30mV | -30mV | DFN2*3-6/MSOP8 |
CSV2570 | 4V~100V | -65V | 外置 | 有 | 20mV | -11mV | DFN2*3-6L |
CSV2571 | 4V~150V | -150V | 外置 | 有 | 20mV | -11mV | SOT23-6,SOP8 |
表3 锴威特理想二极管产品选型表
注:不同型号支持的功能配置各有侧重(输入过压/欠压保护、外置使能关断、外置电荷泵、浪涌抑制等),具体参数以规格书为准。
6 总结
理想二极管以极低的正向导通压降损耗与极低的反向泄漏电流,相比传统肖特基二极管展现出更优异的能效特性与可靠性,同时简化热设计、减小供电系统体积,助力高效率、小型化电源方案落地。
此外,理想二极管控制芯片集成了多种保护功能,让系统设计人员能够进行更安全、更灵活的设计——这正是它从“选配件”走向“电源标配”的原因。
· 能效:10A 时功耗 0.35W,仅为肖特基方案的 1/10 以下
· 可靠性:反向漏电更小,反向截止更迅速
· 设计:散热简化、体积缩小、集成保护更省心
· 选型:CSV 系列多型号覆盖不同功率与功能需求
