一、ESD 防护可靠性类
Q1：光模块 ESD 经常出现产线测试 OK，到数据中心现场偶发误码、丢包，是什么原因？
A：大概率为ESD 静默损伤。激光器、TOSA/ROSA、TIA/LA 驱动芯片遭受静电冲击后不会直接烧毁，器件性能缓慢劣化。SMT 生产、整机装配、端口热插拔、运输、机房插拔都会引入静电。建议器件选型预留高于规格书的防护余量，常规光模块要求接触 ±8kV / 空气 ±15kV，推荐选用接触≥±12kV、空气≥±18kV 防护等级器件，降低静默损伤风险。
Q2：光模块信号接口 ESD 防护，单向 TVS 和双向 TVS 该怎么选？
A：针对电源引脚VCC可以选择单向的TVS对地进行防护，针对I2C以及TXRX通讯线，差分对之间可以选择双向的ESD进行防护
Q3：多次重复静电冲击、反复热插拔，TVS 器件性能会不会衰减？
A：合格 TVS 器件需要可承受多次 ESD 冲击而不发生性能劣化。华悦芯的防护器件经过重复性静电验证，在‑40~125℃宽温区间防护指标稳定；但如果静电能量超过器件最大承受功率，依旧会造成器件永久损坏，设计时务必保证静电能量在器件的承受方位内。
Q4：光模块整机 ESD 测试不通过，是器件问题还是 PCB 布局问题？
A：两者都有可能。优先确认两点：①TVS 器件 ESD 防护的钳位电压是否在被保护的芯片耐受电压范围内；②PCB 布局中 TVS 是否尽可能靠近被保护对象（金手指、TOSA/ROSA 引脚），静电泄放接地路径是否做到最短。很多 ESD 失效根源是布局走线过长，防护器件性能无法完全发挥其性能。
二、信号完整性 SI 相关
Q5：增加 ESD 防护器件，会不会影响高速光模块信号质量、造成眼图恶化？
A：会，核心取决于寄生结电容 Cj。高速光模块 25G‑30GHz 高频 SerDes 链路，必须选用超低电容 ESD 器件。HP1005H05 典型 Cj 仅 0.05pF，对插入损耗、回波损耗影响很小，可保障 光模块信号完整性；如果选用高电容普通 ESD，会直接带来信号衰减、相位偏移、眼图闭合、传输误码。
Q6：ESD 器件会不会破坏差分阻抗匹配？
A：高寄生电容器件会改变差分链路阻抗连续性。0.05pF 等级超低电容 TVS 对阻抗扰动很小，同时 PCB 布局时，器件下方避免切割参考地，差分对走线保持连续，最大程度维持 100Ω 差分阻抗。
Q7：800G/1.6T 超高速率光模块，ESD 选型有什么特殊要求？
A：速率越高，对寄生电容越敏感，针对信号线的不同传输速率选择不同容值的 器件；同时依旧需要满足 IEC61000-4-2 静电防护余量；封装尽量微型化，减少高速走线分支；建议结合 TLP 曲线、SPICE 模型做仿真评估链路性能。
三、电气参数匹配选型
Q8：光模块主要是 3.3V 工作电压，TVS 反向截止电压 VRWM 怎么选？
A：VRWM 需要大于模块实际工作电压，常态下 TVS 保持截止，避免误触发。光模块 针对3.3V 电源，可选择 VRWM=3.3V 级（ESD33xx 系列）用于电源防护；正常工作状态器件完全截止，不干扰光电转换电路。
Q9：TVS 钳位电压 Vc 指标怎么权衡，是不是钳位电压越低越好？
A：并非越低越好。钳位电压需要低于光模块内部芯片最大耐受电压，保护激光器、PD 光电探测器；同时要高于电路正常工作电压，防止正常信号被钳位。
Q10：漏电流指标对光模块有什么影响？
A：漏电流代表器件静态功耗。尤其是使用在高速数据线上的ESD器件，ESD漏电流过大可能造成SI异常。我司系列的漏电流均在0.1uA@VR,可以满足光模块的应用。
四、PCB Layout 与封装结构
Q11：光模块 PCB 空间非常紧张，ESD 器件布局放在金手指端口，还是靠近 TOSA/ROSA 芯片？
A：理想位置：保护金手指接口，器件贴近连接器焊盘；保护 TOSA/ROSA 光器件，器件贴近光器件引脚，缩短静电泄放回路，减少寄生电感，提升防护效果。光模块内部空间狭小，优先 DFN0603、DFN1006 微型封装。
Q12：DFN0603 封装 ESD 器件，光模块壳体高度会不会干涉？
A：DFN0603 属于超薄微型贴片封装，封装尺寸为0.6x0.3x0.3mm，适配 SFP/QSFP/OSFP 紧凑型板卡设计；设计阶段需要核对器件本体厚度与结构壳体间隙，同时留意焊盘设计，避免 SMT 虚焊问题。
Q13：ESD 器件接地有什么注意点？
A：ESD 泄放地路径做到短、粗，减少过孔数量，降低地弹噪声；高速差分信号路径不要为了 ESD 铺地随意打断参考平面，避免恶化信号质量。
五、器件供应链、测试与量产
Q14：国产 ESD 器件，是否可以提供完整测试曲线与报告？
A：华悦芯可提供 TLP IV 曲线、钳位电压、电容；同时支持提供 ESD 测试报告、可靠性测试报告，方便光模块硬件仿真、原理图评审和整机 EMC 认证。
Q15：是否支持 Pin‑to‑Pin 兼容替代市面主流料号？
A：ES0501P0-U（DFN0603-2L）、ESD0501P1-U（DFN1006-2L）可实现同封装主流竞品 pin‑to‑pin 替换，多数场景无需改板，降低 BOM 变更成本。
Q16：工业级 5G 承载光模块，宽温环境器件是否满足？
A：华悦芯的防护器件系列工作温度‑40℃~125℃，满足 5G 承载光模块宽温工况；
Q17：大批量生产时，器件参数一致性如何？
A：华悦芯的主要是半导体ESD TVS防护器件，出厂前都是100%电性检测，满足器件规格书要求。
六、应用选型指引
Q18：不同光模块场景怎么快速选型?

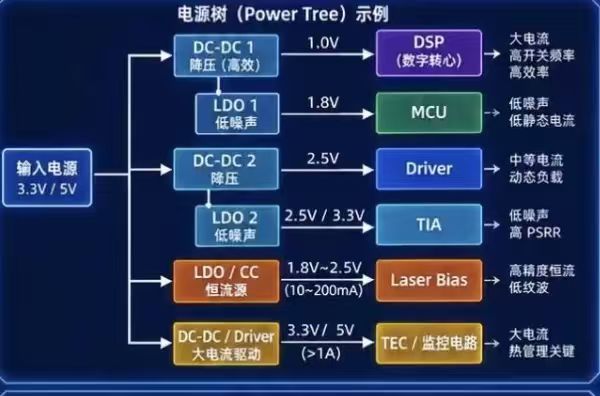

针对不同电源供电电路：
P/N | VRWM | IR@VRWM | VBRmin | VC@1A
8/20uS | VC@IPP | IPP@
8/20uS | CJ | CJ | PPP | 封装 |
V | uA | V | V | V | A | pF | pF | W |
Max | Max | Min | Max | Max | Max | Typ. | MAX | Max |
ESD0501P1-L | 5.0 | 0.5 | 6 | 7 | 12 | 8 | 15 | 20 | 96 | DFN1006-2L |
ESD0501P0-U | 5.0 | 0.2 | 6 | 12 | 25 | 4 | 0.2 | 0.3 | 100 | DFN0603-2L |
ESD0521P0-U | 5.0 | 0.2 | 6.0 | 12.0 | 20.0 | 3.0 | 0.2 | 0.3 | 60 | DFN0603-2L |
ESD0541P0-U | 5.0 | 0.2 | 6.0 | 7.5 | 9.5 | 6.0 | 0.3 | 0.4 | 57.0 | DFN0603-2L |
ESD0561P0-U | 5.0 | 0.1 | 6.0 | 4.5 | 7.3 | 6.0 | 0.15 | 0.25 | 44 | DFN0603-2L |
ESD0511P0-H | 5.0 | 0.5 | 6.0 | 10.0 | 15.0 | 5.0 | 0.6 | 0.8 | 75 | DFN0603-2L |
ESD3301P1-L | 3.3 | 0.5 | 3.8 | 6 | 11 | 8 | 15 | 20 | 88 | DFN1006-2L |
ESD3301P0-H | 3.3 | 0.5 | 4.0 | 7.0 | 9.0 | 9.0 | 0.4 | 0.6 | 80 | DFN0603-2L |
ESD3301P0-U | 3.3 | 0.5 | 4.2 | 10.0 | 14.0 | 4.0 | 0.2 | 0.3 | 56.0 | DFN0603-2L |
ESD3321P0-U | 3.3 | 0.1 | 5.5 | 7.0 | 10 | 8.0 | 0.2 | 0.3 | 80 | DFN0603-2L |
ESD3341P0-U | 3.3 | 0.1 | 6.0 | 7.0 | 12 | 9.5 | 0.15 | 0.2 | 114 | DFN0603-2L |
ESD0201P1-S | 2.5 | 0.2 | 3.3 | 5 | 10 | 30 | 80 | 100 | 300 | DFN1006-2L |
ESD1H801P1-L | 1.8 | 0.1 | 2.5 | 3.5 | 8.5 | 18 | 30 | 30 | 100 | DFN1006-2L |
ESD1H501P0-U | 1.5 | 0.1 | 3.3 | 2.0 | 4.0 | 4.5 | 0.28 | 0.35 | 18 | DFN0603-2L |
ESD0101P0-U | 1.0 | 0.1 | 2.0 | 2.0 | 4.0 | 4.0 | 0.2 | 0.3 | 16.0 | DFN0603-2L |
Q19：光模块除 ESD 之外，还需要考虑哪些防护风险？
A：除静电放电 ESD 外，还要关注热插拔带来的瞬态浪涌电压；整机 EMC 测试传导、辐射干扰；高低温循环下器件参数漂移，需要在方案阶段做完整可靠性验证。
