在蓝牙音箱、电子烟、快充移动电源等便携消费类产品中，升压电源芯片的性能直接决定整机的功率上限、续航表现与设计难度。一颗优秀的升压芯片，既要扛得住大功率负载的冲击，又要在狭小的空间里保持高效率、低发热。ACM5618 正是 苏州至盛面向上述场景推出的全集成同步升压转换器：最高 18A 峰值开关电流、峰值效率 94.5%、静态电流低至 10μA，并以 3.5mm×3.0mm 的超小封装，为单节与双节锂电池应用提供了高功率密度、高可靠性的升压方案。

一、产品概述

ACM5618 是一款全集成、高效率的同步升压转换器（Boost Converter）。芯片内部集成 8mΩ 低边功率 MOSFET 与 12mΩ 高边功率 MOSFET，以极低的导通阻抗带来高效率与良好的热性能。输入电压范围 2.7V～17.5V，输出电压范围 4.5V～17.5V，可同时覆盖单节（1S）与双节（2S）锂电池应用。

ACM5618 采用自适应恒定关断时间（Adaptive Constant Off-Time）峰值电流控制模式：中重载条件下工作在准定频 PWM 模式，轻载时平滑切换至 PFM 模式，在全负载范围内保持高效率；配合优化控制环路，可在宽输入、宽负载范围内实现精确稳压与低输出纹波。

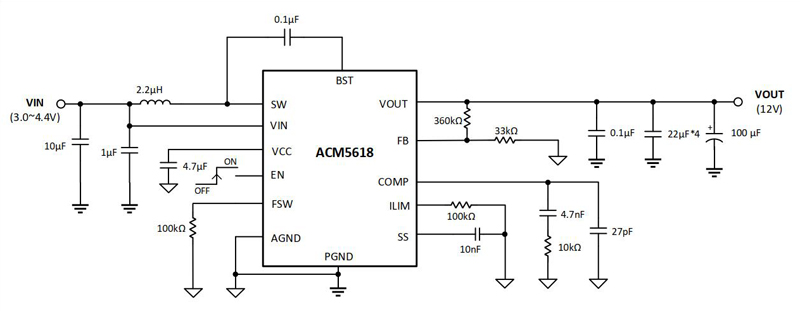

图1 ACM5618 3.7V 转 12V/3A 应用电路

二、核心优势

（一）大功率输出，最高 18A 峰值电流

ACM5618 支持最高 18A 峰值开关电流，可由双节锂电池输出高达 50W 的功率，轻松驱动大功率音频功放、快充协议等重负载，为高功率密度设计提供充足余量。

（二）高效率与优秀热性能

8mΩ/12mΩ 超低导通阻抗显著降低导通损耗：在 VIN=3.6V、VOUT=12V、IOUT=2A 条件下效率达 92%；在 VIN=7.2V、VOUT=16V、IOUT=3A 条件下效率高达 94.5%。低损耗带来低温升，配合 θJA=60.2℃/W 的低热阻封装，持续大功率输出也能保持良好热表现。

（三）超低静态电流，延长电池续航

芯片使能、不开关时静态电流低至 10μA（VIN 引脚典型值），关断电流仅 1μA（典型值）/3μA（最大值）。轻载时自动进入 PFM 模式、跳过多余开关脉冲，将待机与轻载功耗降至最低，特别适合电池供电的便携产品。

（四）宽输入输出范围，灵活适配

2.7V～17.5V 输入、4.5V～17.5V 输出的宽范围设计，使 ACM5618 同时适配 1S/2S/3S 锂电池，无需更换物料即可覆盖 9V、12V、16V 等主流升压输出需求。

（五）快速瞬态响应

自适应恒定关断时间峰值电流控制带来优异的线性与负载瞬态响应：在负载快速跳变（如音频功放突发功率）时输出电压跌落小、恢复快，且所需输出电容更小，有助于缩小方案体积与成本。

（六）完备保护，安全可靠

可编程峰值限流与逐周期限流保护，防止过载损坏；输出过压保护（OVP）阈值 18.2V，带 1.5V 滞回自动恢复；过温关断保护在结温达到 150℃ 时触发，降至 130℃ 自动恢复；输入欠压锁定（UVLO）阈值典型值 2.4V，防止电池深度放电导致异常工作。

表1  ACM5618 关键参数（典型值）

三、灵活可配置，设计更简单

（一）可编程开关频率

FSW 引脚外接电阻可在 300kHz、550kHz、800kHz、1MHz 四档间自由选择，悬空时默认为 550kHz。低频有助于提升效率，高频可降低电感电流纹波，设计者可根据应用按需取舍。

表2  开关频率配置

（二）可编程峰值限流

通过 ILIM 引脚外接电阻设定限流点（ILIM=1650/RILIM，RILIM 单位 kΩ），既可按负载需求定制电流能力，也可限制电池放电电流、避免电池欠压掉电。

（三）可编程软启动

SS 引脚外接电容决定输出爬升速率（tSS=VREF×CSS/ISS），有效抑制上电浪涌电流，保护电池与负载。

（四）外部环路补偿

COMP 引脚外接 RC 网络即可完成环路设计，可灵活搭配 0.47μH～10μH 电感与不同输出电容组合，平衡纹波、瞬态与成本需求。

四、典型应用场景

蓝牙音箱：大功率音频功放需要稳定的高电压母线（如 12V/16V），ACM5618 的大电流能力与快速瞬态响应确保低音冲击时电压稳定不掉压。

电子烟：电池电压低、输出功率需求高，ACM5618 高效率降低发热，超小封装适配紧凑结构。

快充移动电源：2S 电池升压至快充协议所需电压，50W 级功率输出满足大功率快充需求。

五、评估板支持：ACM5618EVM 快速上手

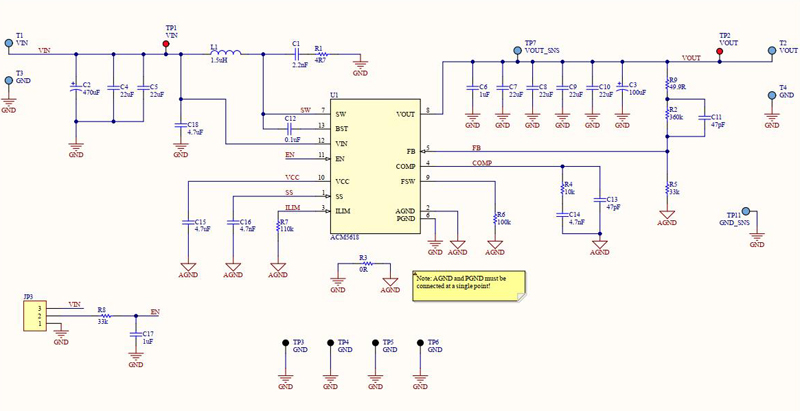

为帮助工程师快速验证性能，ACME 同步推出配套评估板 ACM5618EVM（Demo 003）。评估板基于典型应用电路设计：

·         12V 输出典型配置，输入覆盖单节锂电池（3.0V～4.4V 典型输入）；

·         完整参考设计：1.5μH 功率电感，470μF+22μF×2 输入电容、100μF+22μF×4 输出电容组合，兼顾纹波与瞬态性能；

·         板上提供 EN 使能开关（JP3）与 VIN、VOUT、GND、VOUT_SNS、GND_SNS 等测试点，方便直接测量关键波形；

·         原理图、PCB 与完整 BOM 资料随板提供，可直接作为量产设计参考。

六、根据功率大小需求选型表

七、结语

ACM5618 以 18A 峰值电流、94.5% 峰值效率、10μA 级静态电流与 3.5mm×3.0mm 超小封装，为单/双节锂电池升压应用提供了高功率密度、高可靠性的优选方案。无论蓝牙音箱、电子烟还是快充移动电源，ACM5618 都能让您的电源设计更从容。

如需样品、评估板与技术支持，欢迎致电
