做电源设计，LDO可能是被“低估”最多的器件之一。

很多工程师选LDO，习惯先看两个数：输出电压、输出电流。够了就下单，上板再说。但真正决定一块电源板好不好用的，往往是那些藏在数据手册里、没被认真读过的指标：输入电压范围够不够宽、压差会不会吃掉输出、静态电流会不会拖垮待机、纹波和电源抑制比达不达标、过温了怎么办。

这篇文章不堆术语，把LDO选型绕不开的18个关键指标一次讲清楚。每一条指标，都用一颗真实的60V宽压LDO——CE6601（SOT-89封装）来对照着看，帮你在下一块板子上少踩几个坑。

01 能不能用：先看三个电压指标

输入电压范围：LDO的输入电压范围决定了最低可用的输入电源电压。规格书可能给出很宽的输入范围，但最低输入电压必须超过“压降＋期望输出电压”。举个例子：150mV的压降，对稳定的2.8V输出来说，意味着输入电压必须大于2.95V；低于这个值，输出就稳不住2.8V。

对照CE6601：输入电压2.5V~60V，输出1.2V~12V。从低压电池到几十伏母线都能覆盖，是车载导航、工业控制、无线通信这类“供电轨电压跨度大”场景的实用之选，设计时不用为输入范围留太多余量。

压差（Dropout）。压差指保持电压稳定所需的输入与输出电压之间的最小差值。输入电压一路降低，输出还能稳住，直到输入接近“输出电压＋压差”这个点，输出才会“失去”稳定。压差应尽可能小，功耗才小、效率才高；通常以输出电压低于标称值100mV来判定到达压差，且最大压差要在整个工作温度范围和负载电流条件下规定。

对照CE6601：压差典型值500mV@50mA（VOUT=3.3V）。3.3V输出、50mA负载时，输入只要高于3.8V左右就能正常稳压，低压差带来的功耗损失更小。

输出电压精度：输出电压精度在工厂制造时就被精确调整，在工作温度、输入电压和负载电流范围内以最差情况规定。精度直接影响后级电路的一致性，比如ADC参考、传感器供电，偏差大了整个系统标定都要重做。

对照CE6601：提供标准档±2%和1%精度档（典型±1%）两种选型（订货号后缀区分），对精度敏感的电路可以直接选1%档。

02 稳不稳：看两个“调整率”

线路调整率：它描述输出电压随输入电压变化而变化的比率。测量通常在低功耗状态或使用脉冲技术进行，就是为了避免芯片温度变化带来的误差。

对照CE6601：线路调整率典型值0.01%/V，测试条件为IOUT=10mA、VOUT+1V≤VIN≤18V。输入电压变化对输出影响很小，宽压应用下的电压稳定性有据可查。

动态负载调整率。负载电流缓慢变化时，大多数LDO都能轻松把输出电压维持得接近恒定；但负载快速跳变时，输出电压会跟着改变——这个变化量，就决定了器件的负载瞬态性能。对射频发射、MCU休眠唤醒这类负载突变的场合，这条指标很关键。

对照CE6601：负载调整率典型值10mV（1mA≤IOUT≤100mA），特性表里也明确标注了优秀的线路与负载瞬态响应，适合给动态负载供电。

03 省不省电：看静态电流与关断电流

接地（静态）电流：静态电流IQ就是输入电流与负载电流之差，在规定的负载电流条件下测量。固定电压稳压器的IQ等于接地电流。对电池供电、长期待机的设备来说，IQ直接决定待机时间能撑多久。

对照CE6601：静态电流典型值3μA（IOUT=0，VOUT≤5V）。这个量级非常适合便携音视频、超低功耗MCU、遥控系统这类“常年在线、偶尔工作”的应用。

关断电流：这是器件禁用时LDO消耗的输入电流，对便携设备通常要求低于1.0μA，因为它决定关机/待机期间的电池寿命。

对照CE6601：B版带CE关断功能，CE拉低后待机电流典型值仅0.1μA（最大0.5μA）。这是这颗料的一个实用亮点：需要“关机彻底省电”的场景，直接由CE引脚关断，不用额外加外围MOS开关。

04 干不干净：看输出噪声与电源抑制比

输出噪声：LDO内部的带隙电压参考是主要噪声源，通常用给定带宽范围内的毫伏有效值（mV rms）表示。比较不同器件时，必须对齐带宽和工作条件，否则数字没有可比性。

对照CE6601：输出噪声为27×VOUT μV RMS（10Hz~100kHz）。按3.3V输出算，大约89μV rms，属于安静型输出，适合RF前端、音频、精密模拟电路供电。

电源抑制比（PSRR）。PSRR用分贝表示，代表LDO在宽频范围内对输入电源纹波的抑制能力。低频段PSRR取决于环路开环增益，高频段则取决于输出电容与输入到输出的泄漏路径——所以输出电容选得合适，高频PSRR会更好。

对照CE6601：100Hz处75dB、1kHz处80dB、10kHz处60dB、100kHz处45dB（IOUT=50mA）。1kHz处做到80dB，对开关电源输出级常见的纹波频率有不错的抑制能力。

05 安不安全：看保护与温度指标

限流阈值与短路保护：限流阈值被定义为输出电压下降到给定典型值90%时的负载电流。限流和短路保护的意义在于：负载异常时不至于烧毁器件和电路板。

对照CE6601：输出电流限制范围150~250mA（典型值见手册），短路电流约20mA，内置限流器与短路保护。过流时把电流“钳”住而不是放开，板子更安全。

工作温度范围与低温漂。工作温度范围由环境温度和结点温度共同规定。LDO会发热，IC工作温度总是高于环境温度，高出多少取决于工作状态和PCB热设计。数据手册规定最大结点温度TJ，因为在最大结温之上长时间工作会损害器件可靠性（统计学上叫平均故障时间MTTF）。而温漂常用来描述温度对芯片输出电压精度的影响，低温漂意味着芯片在宽温度范围内，还能保证较可靠的输出电压数值。

对照CE6601：工作环境温度-40~+85℃，工作结温范围-40~+125℃。不同封装散热能力不同：SOT-23为400mW、TO-92为500mW、SOT-89为600mW、SOT-223为800mW、ESOP8为1500mW——功耗偏大的场景建议选散热更好的封装。

热关断（TSD）：大多数LDO都带自动温度调节装置防止热失控：结温超过阈值就关断，冷却后带滞后重启。TSD保护的不仅是LDO本身——过多热量传导到PCB，时间长了可能破坏PCB材料和焊接可靠性，也会波及其他元件。

对照CE6601：热关断温度典型值170℃，滞后20℃。结温到170℃自动关断，降到约150℃再恢复，给系统留出热恢复的迟滞窗口。

06 好不好搭：看电容要求、使能功能与SOT-89封装

最小输入/输出电容：最小输入输出电容应大于各种工作条件（尤其工作电压和温度）下的规定值，选型时要确保应用中的各种工况都满足最小电容规格。推荐使用X7R和X5R电容，Y5V和Z5U不推荐在任何LDO电路中使用——它们的容值随温度和直流偏置变化太大。

对照CE6601：输入电容CIN建议1.0μF以上，输出电容COUT建议1.0μF以上（推荐10μF）。另外手册提示：输入用MLCC时，由于自谐振和高Q特性，热插拔等启动条件下可能产生高压瞬态，可在输入串联3Ω电阻减小启动尖峰——这是个很实用的工程细节。

使能输入（CE引脚）：使能信号以正或负逻辑提供，用于关闭和启动LDO，是多电压轨系统中调整电源上电顺序的一个重要特性。

对照CE6601：B版提供CE使能引脚（CE“H”≥1.5V开启，CE“L”≤0.3V关断），可用于多轨系统上电时序控制；再配合前面说的0.1μA待机电流，关断与唤醒都受控。

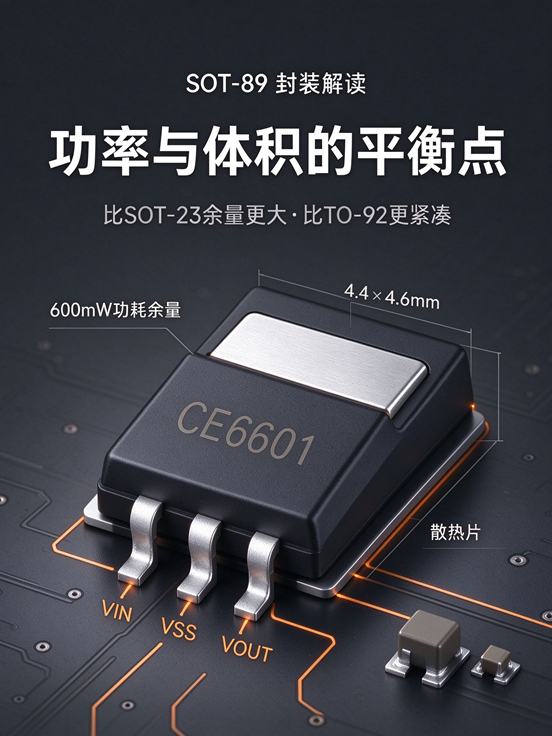

封装怎么选：SOT-89是“功率与体积的平衡点”。CE6601提供SOT-23-3/5、SOT-89-3/5、TO-92、SOT-223、ESOP8等多种封装。其中SOT-89-3/5（订货号P/PT/PL）是一个很常用的选择：本体带金属散热片、可承受最大功耗约600mW，比SOT-23的400mW余量更大，又比TO-92、SOT-223更紧凑，适合150mA这类中等电流、对散热和占板面积都有要求的场景；贴片封装也便于自动化生产。

07 一张表，快速回顾CE6601的对照参数

写在最后：给你一套LDO选型判断框架

以后拿到一颗LDO的数据手册，别只翻输出电压那一页。按这个顺序过一遍，基本不会漏：

1.         先看输入/输出边界：输入电压范围、压差、输出电压精度——决定这颗料在你的供电架构里“能不能用”。

2.         再看动态性能：线路调整率、动态负载调整率——决定系统电压“稳不稳”。

3.         然后算功耗账：静态电流、关断电流、压差带来的损耗——决定整机待机“省不省”。

4.         接着看信号质量：输出噪声、PSRR——决定给后级“干不干净”。

5.         最后查保护与可搭性：限流、热关断、温度范围、最小电容、使能/软启动等——决定系统“安不安全、好不好搭”。

以CE6601为例，它是一颗60V宽压、3μA超低静态电流、500mV低压差、PSRR 80dB@1kHz的CMOS稳压器，B版还带CE关断功能（待机仅0.1μA），适合车载导航、工业控制、无线通信、便携音视频、超低功耗MCU等场景；封装提供SOT-23、SOT-89、TO-92、SOT-223、ESOP8多种选择，其中SOT-89在功率余量与占板面积之间比较均衡，是中等电流应用的常用选择。

需要如实说明的是，CE6601的数据手册未给出启动时间、UVLO、软启动和反向电流保护参数；如果系统对这些功能有硬性要求，需要在外围电路层面解决，或选择带这些功能的器件——选型时把它当作一条明确的检查项。
